- 商品名称：热电偶用补偿导线与补偿电缆
- 添加时间：2022-08-01 15:12:18
适用范围
补偿导线与补偿电缆是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势值相同的一对或多对带有绝缘层的导线或电缆。用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。补偿导线与补偿电缆分为延长型与补偿型两种。
延长型与补偿型的特性比较
特性 | 优点 | |
延长型 KX、EX、 JX、TX、 NX | 合金丝线芯的名义化学成分与热电动势值与配用热电偶丝相同 | 1.在宽的温度范围内保证高精度 2.选择适当的绝缘材料,可扩大温度范围 |
补偿型 BC、RC、 SC、KC、 NC | 合金丝线芯的名义化学成分与热电动势值与配用热电偶丝不同,但其热动势在0℃～100℃或0℃～200℃时与配用热电偶热电动势值相同 | 1.价格便宜 2.在较窄的使用温度范围适当选择材料,能得到与延长型同等程度的高精度 |
补偿导线与补偿电缆型号
型号 | 配用热电偶分度号 | 配用热电偶 | 补偿导线及电缆线芯 | |
正级 | 负级 | |||
SC | S | 铂铑10-铂 | Cu | Cu-Ni合金 |
RC | R | 铂铑13-铂 | Cu | Cu-Ni合金 |
KC | K | 镍铬-镍硅 | Cu | Cu-Ni合金 |
KX | Ni-Cr合金 | Ni-Si合金 | ||
EX | E | 镍铬-铜镍 | Ni-Cr合金 | Cu-Ni合金 |
JX | J | 铁-铜镍 | Fe | Cu-Ni合金 |
TX | T | 铜-铜镍 | Cu | Cu-Ni合金 |
NC | N | 镍铬硅-镍硅 | Fe | Cu-Ni合金 |
NX | Ni-Cr-Si合金 | Ni-Si合金 | ||
补偿导线与补偿电缆规格
对数 | 标称截面mm2 | 线芯结构 | |
１～３０ | 0.2 | 0.52 | 7/0.20 |
0.5 | 0.80 | 7/0.30 | |
1.0 | 1.13 | 7/0.43 | |
1.5 | 1.37 | 7/0.52 | |
2.5 | 1.76 | 7/0.41 | |

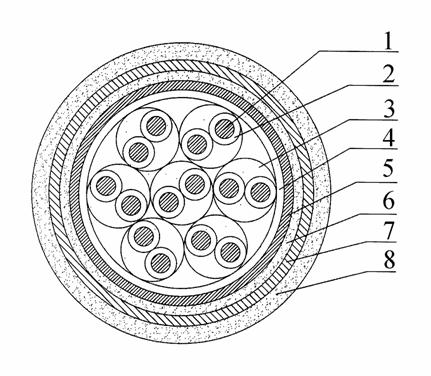

产品结构图
1-导体 2-绝缘 3-对绞组 4-包带 5-屏蔽
6-内护层 7-铠装层 8-外护套
补偿导线与补偿电缆规格分类和等级标志
类别 | 标志 | 允差等级及标志 | |
普通级 | 精密级 | ||
一般用 | Ｇ | Ｂ（或省略） | Ａ或Ｓ |
耐热用 | Ｈ | ||
补偿导线与补偿电缆的温度范围、热电动势允差及往复电阻
型号 | 使用分类 | 电线电缆温度范围 | 热电动势允差 | 热电偶测量端温度℃ | 往复电阻在２０℃长度为１m截面积1mm2为不大于Ω | |
精密级 ±uv | 普通级 ±uv | |||||
ＳＣ ＲＣ | Ｇ Ｈ | 0~100 0~200 | 30(2.5℃) - | 60(5.0℃) 60(5.0℃) | 1000 | 0.05 |
ＫＣ | Ｇ Ｈ | 0~100 0~150 | 60(1.5℃) - | 100(2.5℃) 100(5.0℃) | 900 | 0.7 |
ＫＸ | Ｇ Ｈ | -20~100 -40~200 | 60(1.5℃) 60(1.5℃) | 100(2.5℃) 100(2.5℃) | 900 | 1.1 |
ＥＸ | Ｇ Ｈ | -20~100 -40~200 | 120(1.5℃) 120(1.5℃) | 200(2.5℃) 200(2.5℃) | 500 | 1.25 |
ＪＸ | Ｇ Ｈ | -20~100 -40~200 | 85(1.5℃) 85(1.5℃) | 140(2.5℃) 140(2.5℃) | 500 | 0.65 |
ＴＸ | Ｇ Ｈ | -20~100 -40~200 | 30(0.5℃) 48(0.8℃) | 60(1.0℃) 90(1.5℃) | 300 | 0.52 |
注：本表所列允差用微伏表示，用摄氏度表示的允差与热电偶测量端的温度有关，括号中的温度值是按表列热电偶测量端温度换算的。
补偿导线与补偿电缆色别标志
绝缘颜色 | 护套颜色 | ||||||||||
型号 | RC SC | KC | KX | EX | JX | TX | NC NX | 一般用 | 耐热用 | ||
正级 | 红 | 红 | 红 | 红 | 红 | 红 | 红 | 普通级 | 精密级 | 普通级 | 精密级 |
负级 | 绿 | 蓝 | 黑 | 棕 | 紫 | 白 | 灰 | 黑 | 灰 | 黑 | 黄 |
标志示例
● 型号EX,一般用普通级,截面积为1.5mm2,多股软结构(7/0.52mm)70℃聚氯乙烯绝缘与护套,铜带绕包屏蔽补偿导线。表示为：EX-G-VVRP2 2*1.5(7/0.52)
● 型号TX,耐热用精密级,截面积1.5mm2,单股线芯,聚全氟乙烯绝缘与护套,铜丝编织屏蔽补偿导线。表示为： TX-HS-F46H3P2 2*1.5*1.5
●型号JX,耐热用普通级,截面积为1.5mm2,10对(20芯)聚四氟乙烯玻璃丝绝缘,铝塑复合带总屏蔽,外护层挤包105℃聚氯乙烯补偿电缆。表示为:JX-H-F4V105P3 10*2*1.5
